產品詳細
CP1E可編程控制器：經濟、易用、高效
特點：
實現突破性低成本
拓展裝置控制的可能性，具備國際競爭力。
性價比出色的可編程控制器、CP1E經過改良，
備有可進一步降低裝置成本的E□□S型(基本機型)和N□□S(1)型(應用機型)。
選擇最佳機型，可進一步降低裝置成本。
操作簡單、界面友好
“智能輸入”實現直觀的工具操作。
帶智能輸入功能的簡易輸入編輯器【所有機型均適用】
當在梯形圖編輯模式下通過鍵盤輸入指令時，會自動顯示提示的指令并且自動輸入相應地址。連接線會根據光標位置自動插入，使梯形圖編程更加直觀。
簡易輸入編輯器
指令和地址輸入輔助功能
當在梯形圖編輯窗口中通過鍵盤輸入指令時，會自動顯示提示的指令。不必記住整個助記符，而只需從列表中選擇指令即可，因而簡化了輸入操作。

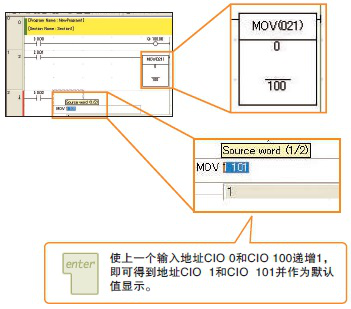

地址遞增
使下一個輸入的接點、線圈、操作數的地址遞增1并作為默認值顯示，因而可輕松輸入連續地址。
界面友好的梯形圖程序輸入

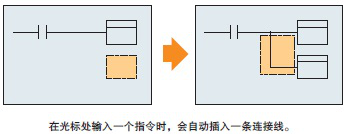

自動插入連接線
自動插入連接線的功能可在光標位置自動生成所需的連接線。

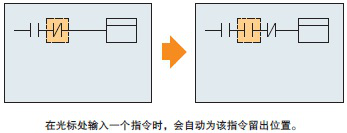

當需要插入指令時自動插入條目欄
即使光標位于其它指令上，增加指令時也會自動空出該指令的空位。
方便復用的梯形圖編程

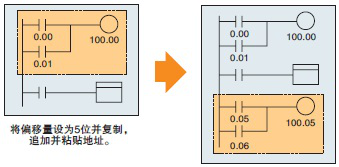

通過地址遞增進行復制

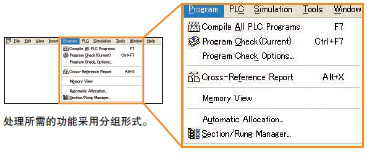

直觀的菜單結構
直觀的菜單顯示
借助設計直觀的菜單結構，用戶不必參考手冊，只需查看菜單即可快速了解整個系統并順暢操作。

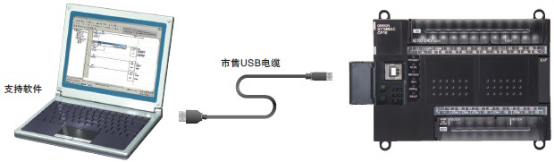

只需市售的USB電纜即可實現連接【所有機型均適用】
CP1E上備有外設(USB)端口。使用市售的USB電纜即可連接計算機，而無需USB轉換電纜或特種電纜，從而簡化了連接并降低了電纜成本。

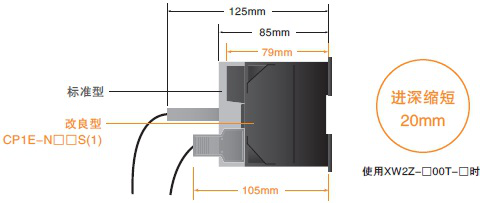

裝上RS-232C連接器時，進深縮短20mm【改良型】
進深比標準型縮短6mm。
高效無浪費
可靈活支持小型系統
可選設備豐富，擴展性更高

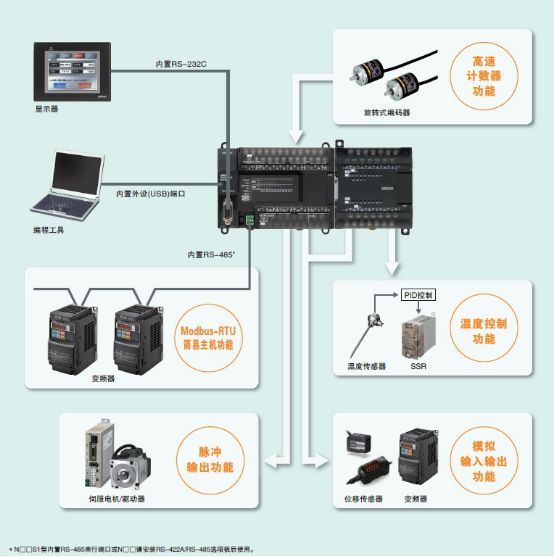

具備先進的控制性能和功能，應用廣泛【應用機型】
應用機型(CP1E-N□□、N□□S(1))內置高速計數器功能、脈沖輸出功能、串行連接端口。
此外，使用擴展單元及選項板時，可支持各種裝置控制。

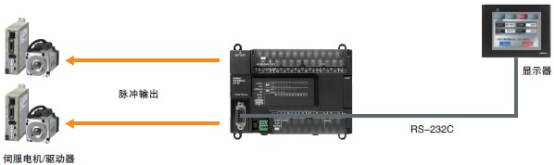

脈沖輸出功能【僅晶體管輸出型】
使用100kHz、2軸脈沖輸出功能實現高精度定位控制。
高速計數器功能*
使用100kHz(單相)2軸和10kHz(單相)4軸的高速計數器功能，即使是多軸控制，也可通過1臺設備實現。
* 基本機型內置10kHz(單相)6軸的高速計數器。

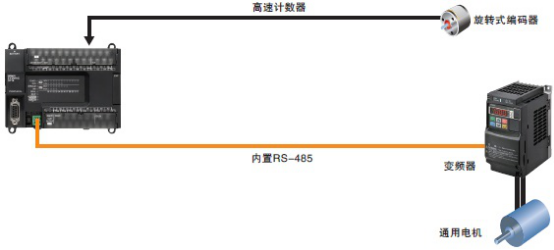

Modbus-RTU簡易主機功能
通過內置RS-485指定變頻器速度。

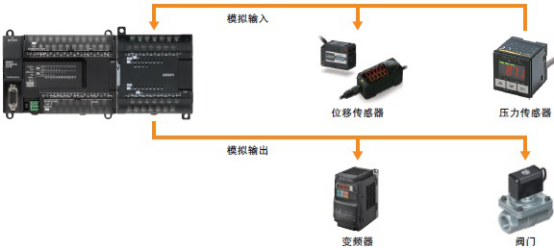

模擬輸入輸出功能
憑借1/12,000的高分辨率，實現高精度的模擬輸入輸出控制。
使用選項板可擴展較少點數，使用擴展單元最多可擴展24點。

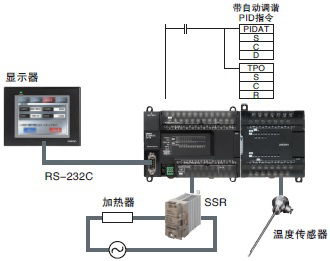

溫度控制功能
可通過溫度輸入單元和PID指令的組合，實現溫度控制。
CP1W-TS004的1個單元熱電偶輸入為最多12點
CP1W-TS003的2點為溫度傳感器/模擬輸入兼用，使用1個單元即可構成溫度傳感器輸入和模擬輸入。

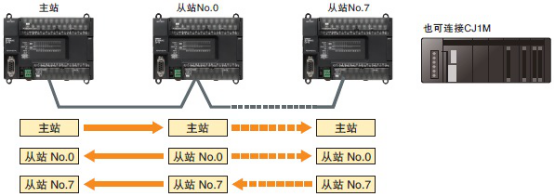

串行PLC Link功能
通過多臺CP1E控制裝置時，最多9臺CP1E可進行10ch以內的數據鏈接。

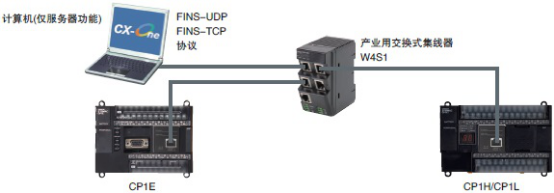

Ethernet通信功能
安裝Ethernet選項板(CP1W-CIF41)后，可通過Ethernet實現從上位計算機/控制器進行監控，以及基于CX-Programmer的編程、監控。(僅服務器功能)

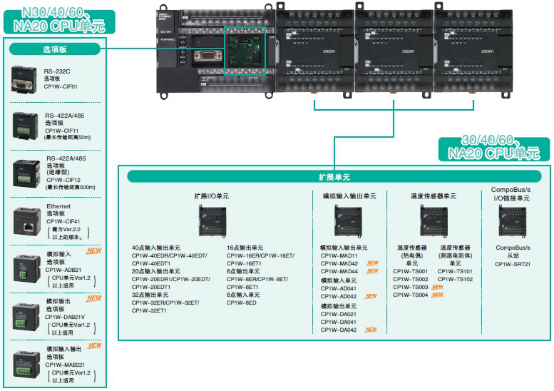

使用可選設備，進一步拓展應用適用性
可擴展1個單元的串行選項板或Ethernet選項板。(N30/40/60、NA20 CPU單元)
最多可安裝3個擴展單元。(30/40/60、NA20 CPU單元)
* CP1E-N□□S/N□□S1無法安裝選項板。
產品規格：
|
程序容量 |
2k步~8k步 |
|
輸入輸出點數 |
10點~60點 |
|
基本指令處理速度 |
基本指令(LD)：1.19μs以上，專用指令(MOV)：7.9μs以上 |
|
外部連接接口 |
USB、RS-485、RS-232 |
|
內置功能 |
I/O， 高速計數器輸入，定位脈沖輸出、模擬量輸入輸出 |
|
擴展功能 |
I/O，模擬量，溫度控制，網絡 |
|
網絡 |
Ethernet、RS-232、RS-422、RS-485、Modbus |
常見型號：
CP1E-E14SDR-A
CP1E-E20SDR-A
CP1E-E30SDR-A
CP1E-E40SDR-A
CP1E-E60SDR-A
CP1E-E10DR-A
CP1E-E10DT-A
CP1E-E10DT1-A
CP1E-E10DR-D
CP1E-E10DT-D
CP1E-E10DT1-D
CP1E-E14DR-A
CP1E-E20DR-A
CP1E-E30DR-A
CP1E-E40DR-A
CP1E-N30S1DR-A
CP1E-N30S1DT-D
CP1E-N30S1DT1-D
CP1E-N40S1DR-A
CP1E-N40S1DT-D
CP1E-N40S1DT1-D
CP1E-N60S1DR-A
CP1E-N60S1DT-D
CP1E-N60S1DT1-D
CP1E-N30SDR-A
CP1E-N30SDT-D
CP1E-N30SDT1-D
CP1E-N40SDR-A
CP1E-N40SDT-D
CP1E-N40SDT1-D
CP1E-N60SDR-A
CP1E-N60SDT-D
CP1E-N60SDT1-D
CP1E-N14DR-A
CP1E-N14DT-A
CP1E-N14DT1-A
CP1E-N14DR-D
CP1E-N14DT-D
CP1E-N14DT1-D
CP1E-N20DR-A
CP1E-N20DT-A
CP1E-N20DT1-A
CP1E-N20DR-D
CP1E-N20DT-D
CP1E-N20DT1-D
CP1E-N30DR-A
CP1E-N30DT-A
CP1E-N30DT1-A
CP1E-N30DR-D
CP1E-N30DT-D
CP1E-N30DT1-D
CP1E-N40DR-A
CP1E-N40DT-A
CP1E-N40DT1-A
CP1E-N40DR-D
CP1E-N40DT-D
CP1E-N40DT1-D
CP1E-N60DR-A
CP1E-N60DT-A
CP1E-N60DT1-A
CP1E-N60DR-D
CP1E-N60DT-D
CP1E-N60DT1-D
CP1E-NA20DR-A
CP1E-NA20DT-D
CP1E-NA20DT1-D
CP1W-BAT01
CP1W-CIF01
CP1W-CIF11
CP1W-CIF12
CP1W-CIF41
CP1W-ADB21
CP1W-DAB21V
CP1W-MAB221
CP1W-8ED
CP1W-8ER
CP1W-8ET
CP1W-8ET1
CP1W-16ER
CP1W-16ET
CP1W-16ET1
CP1W-32ER
CP1W-32ET
CP1W-32ET1
CP1W-20EDR1
CP1W-20EDT
CP1W-20EDT1
CP1W-40EDR
CP1W-40EDT
CP1W-40EDT1
CP1W-AD041
CP1W-AD042
CP1W-DA021
CP1W-DA041
CP1W-DA042
CP1W-MAD44
CP1W-MAD42
CP1W-MAD11
CP1W-TS001
CP1W-TS002
CP1W-TS101
CP1W-TS102
CP1W-TS003
CP1W-TS004
CP1W-SRT21
CP1W-CN811
PFP-50N
PFP-100N
PFP-100N2
PFP-M
